Hroty pro pájení drobných čipových prvků

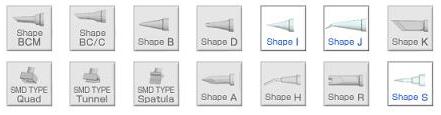

Proto je potřeba pájení drobných čipových prvků věnovat zvýšenou a samostatnou pozornost, hlavně při pájení drobných čipových prvků. K tomu jsou doporučeny následující tvary hrotů s označením I, J a S:
Doporučení pro výběr velikosti hrotu pro pájení drobných čipů:
-
Velikost hrotu by měla být menší o 0,1mm než A (viz obrázek).
- Je-li hrot větší než A, může se dotýkat sousedních IO.
- Tvary I, J a S se uvádějí jako nejvhodnější pro pájení drobných čipů.
- Jiné tvary se mohou hodit, pokud je k dispozici vyhovující velikost.
- Nejvhodnější hrot k pájení čipu 0603 má velikosti R od 0,2 do 0,3.
Poznámky:
* Jako u tvaru hrotu B (při velikosti R0,2) může bránit ve výhledu jeho tlustý konec.
* V řadě T15 tvar S není.
* Tvar hrotu J se používá, pokud se na místo pájení nedostaneme hrotem tvaru I.

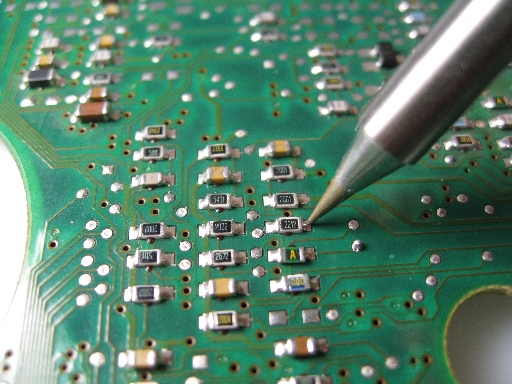

Použití hrotů tvaru I
Tyto hroty mají tenkou kuželovitou špičku, je to velmi jemný hrot. Používá se k pájení drobných čipů s malou roztečí.

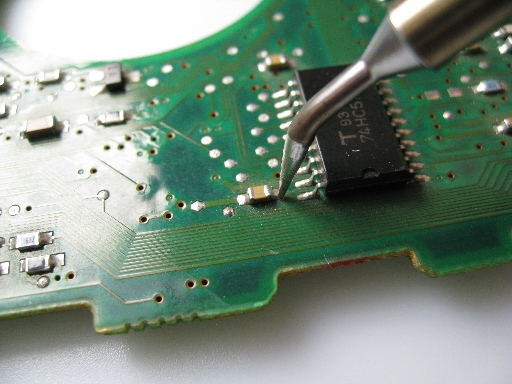

Použití hrotů tvaru J
Tento tvar se liší od tvaru B a I zahnutím konce hrotu a umožňuje pájení dvěma způsoby: čelně a bodově. Nabízí další doporučená použití.

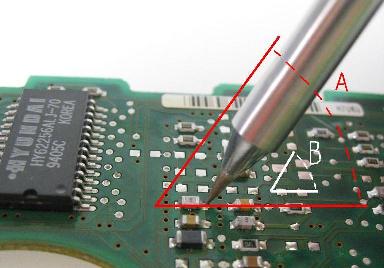

Při pájení hrotem tvaru J, jenž má stejný vysoký úhel konce hrotu (viz B) jako tvar I, můžete držet rukojeť pod přirozeným úhlem (viz A).
Tvar J Tvar I
Použití hrotů tvaru S
Tento tvar je odvozen od tvaru B, C, D a I. Používá se k pájení drobných čipů s malými roztečemi.

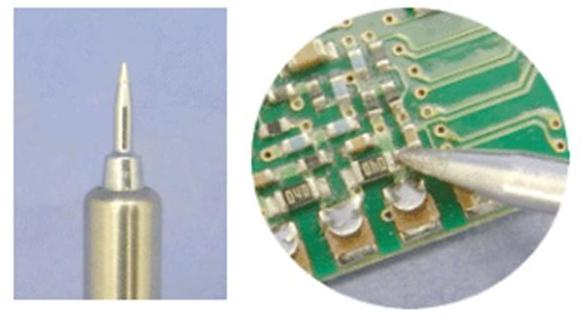

- Tvar S: 900M-T-SB (velikost špičky hrotu R0,2) - speciální tvar jemné špičky hrotu usnadňuje pájení drobných čipů:
-

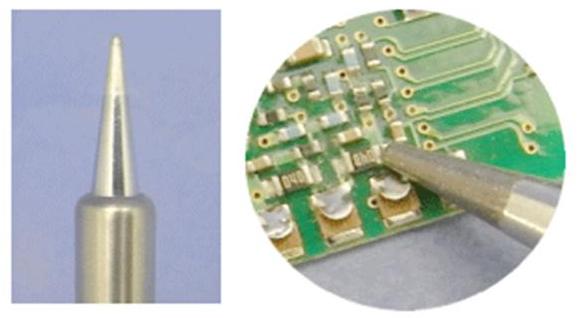

Standardní velikost: 900M-T-B (velikost špičky hrotu R0,5):
► Nákup na www.abetec.cz
► Další odborné články
► e-Shopy, školení a e-Booky
|
soldering.cz |
 e Booky ZDARMA |
 fotografie |
 video |
► Pájení drobných čipových prvků - tvary vhodných hrotů

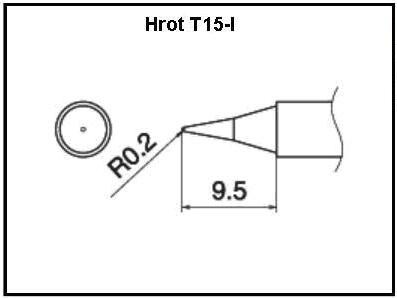

Hrot T15-I

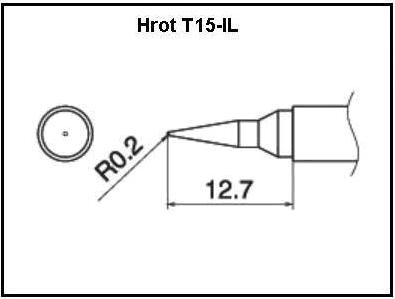

Hrot T15-IL

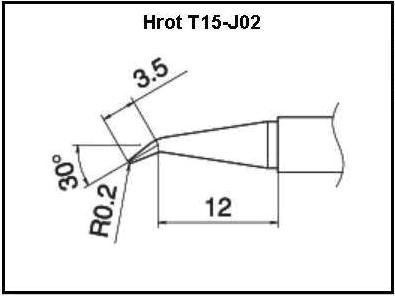

Hrot T15-J02

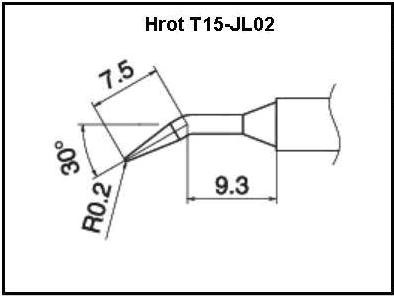

Hrot T15-JL02
